Zur Dosierung von einkomponentigen Flüssigkeiten

preeflow® eco-PEN

Ein rein volumetrisches Dosiersystem das kleinste Mengen einkomponentiger Fluide appliziert – für hochpräzises Dosieren. Dank dem ViscoTec Endloskolben-Prinzip werden wässrige bis pastöse Flüssigkeiten perfekt gefördert. Unabhängig von Viskositätsschwankungen entsteht eine saubere, prozesssichere Dosierung.

preeflow® steht für qualitativ hochwertige Produkte, angefangen bei Steuergeräten bis hin zu Dispensern, die dem Slogan „kleiner, präziser, wirtschaftlicher“ alle Ehre machen. Sie eignen sich sowohl für den Handarbeitsplatz als Desktopgerät, für den automatisierten Betrieb, als Einbaugerät in Schaltschränken oder als Frontplattenmodule.

Der preeflow® eco-PEN überzeugt

Ventillos dichte Technik ohne Nachtropfen

Dosierdrücke von 16 bis 20 bar sind möglich

Kleinere Nadel- und Düsenquerschnitte

Drucktank kann je nach Material entfallen

Kleinste Dosiermengen ab 0,001 ml

Absolute Dosiergenaugikeit ± 1 %

Höchste Wiederholgenauigkeiten > 99 %

Produkte im Detail


Kleinste Dosiermenge: 0,001ml
Regelbarer Dosierstrom: 0,12 – 1,48 ml/min
Gewicht: 380g

Beschreibung

Der Präzisionsvolumendosierer eco-PEN300, made by ViscoTec ermöglicht viele Einsätze für den nieder- bis hochviskosen Dispensing-Bereich.

Funktionsweise

Der preeflow® eco-PEN300 ist ein rotierendes, absolut druckdichtes Verdrängersystem welches selbstdichtend, aus Rotor und Stator besteht. Durch die gesteuerte Drehbewegung des Rotors wird durch Verdrängen des Mediums im Stator die Förderung erzeugt. Ein Fördern ohne Veränderung des Mediums ist gewährleistet. Da die Förderung auch rückwärts erfolgen kann, garantiert preeflow® einen sauberen, kontrollierten Material- bzw. Mediumabriss ohne Nachtropfen.

Datenblatt eco-PEN300 Ersatzteile eco-PEN300

Kleinste Dosiermenge: 0,004ml
Regelbarer Dosierstrom: 0,50 – 6,00 ml/min
Gewicht: 380g

Beschreibung

Der Präzisionsvolumendosierer eco-PEN450, made by ViscoTec ermöglicht viele Einsätze für den nieder- bis mittelviskosen Dispensing-Bereich.

Funktionsweise

Der preeflow® eco-PEN450 ist ein rotierendes, absolut druckdichtes Verdrängersystem welches selbstdichtend, aus Rotor und Stator besteht. Durch die gesteuerte Drehbewegung des Rotors wird durch Verdrängen des Mediums im Stator die Förderung erzeugt. Ein Fördern ohne Veränderung des Mediums ist gewährleistet. Da die Förderung auch rückwärts erfolgen kann, garantiert preeflow® einen sauberen, kontrollierten Material- bzw. Mediumabriss ohne Nachtropfen.

Datenblatt eco-PEN450 Ersatzteile eco-PEN450

Kleinste Dosiermenge: 0,015ml
Regelbarer Dosierstrom: 1,40 – 16,0 ml/min
Gewicht: 750g

Beschreibung

Der Präzisionsvolumendosierer eco-PEN600, made by ViscoTec ermöglicht viele Einsätze für den nieder- bis mittelviskosen Dispensing-Bereich.

Funktionsweise

Der preeflow® eco-PEN600 ist ein rotierendes, absolut druckdichtes Verdrängersystem welches selbstdichtend, aus Rotor und Stator besteht. Durch die gesteuerte Drehbewegung des Rotors wird durch Verdrängen des Mediums im Stator die Förderung erzeugt. Ein Fördern ohne Veränderung des Mediums ist gewährleistet. Da die Förderung auch rückwärts erfolgen kann, garantiert preeflow® einen sauberen, kontrollierten Material- bzw. Mediumabriss ohne Nachtropfen.

Datenblatt eco-PEN600 Ersatzteile eco-PEN600

Kleinste Dosiermenge: 0,060 ml
Regelbarer Dosierstrom: 5,30 – 60,0 ml/min
Gewicht: 750g

Beschreibung

Der Präzisionsvolumendosierer eco-PEN700 3D, made by ViscoTec ermöglicht viele Einsätze für den nieder- bis mittelviskosen Dispensing-Bereich.

Funktionsweise

Der preeflow® eco-PEN ist ein rotierendes, absolut druckdichtes Verdrängersystem welches selbstdichtend, aus Rotor und Stator besteht. Durch die gesteuerte Drehbewegung des Rotors wird durch Verdrängen des Mediums im Stator die Förderung erzeugt. Ein Fördern ohne Veränderung des Mediums ist gewährleistet. Da die Förderung auch rückwärts erfolgen kann, garantiert preeflow® einen sauberen, kontrollierten Material- bzw. Mediumabriss ohne Nachtropfen.

Datenblatt eco-PEN700 3D Ersatzteile eco-PEN700 3D

Steuerungen

Beschreibung

Das Steuergerät Plug’n’Dose, made by ViscoTec bietet für den Präzisionsvolumendosierer der eco-PEN Serie viele Einsatzmöglichkeiten.


Funktionsweise

Das Steuergerät ist mikroprozessorgesteuert. Es zeichnet sich durch einfaches Bedienen ohne Untermenü und Grafikunterstützung aus. Externe Signale können zur Ansteuerung in automatisierten Linien über I/O Port an eine SPS angeschlossen werden. Verschiedenste Dosierprogramme mit Teileverwaltung sind speicherbar.

Datenblatt eco-CONTROL EC200-K
Beschreibung

Das Steuergerät eco-CONTROL EC200-B , made by ViscoTec bietet für den Präzisionsvolumendosierer der eco-PEN Serie viele Einsatzmöglichkeiten.


Funktionsweise

Das Steuergerät ist mikroprozessorgesteuert. Es zeichnet sich durch einfaches Bedienen ohne Untermenü und Grafikunterstützung aus. Externe Signale können zur Ansteuerung in automatisierten Linien über I/O Port an eine SPS angeschlossen werden. Verschiedenste Dosierprogramme mit Teileverwaltung sind speicherbar. Der Vordruck (nur mit Drucksensorbausatz) wird überwacht und kann digital in bar oder psi angezeigt werden. Fehlermeldungen für Füllstand und Motorstrom werden ebenfalles überwacht (eine Schnittstelle RS232 ist vorhanden).

Datenblatt eco-CONTROL EC200-B
Beschreibung

Das Steuergerät Plug’n’Dose, made by ViscoTec bietet für den Präzisionsvolumendosierer der eco-PEN Serie viele Einsatzmöglichkeiten.


Funktionsweise

Das Steuergerät ist mikroprozessorgesteuert. Es zeichnet sich durch einfaches Bedienen ohne Untermenü und Grafikunterstützung aus. Externe Signale können zur Ansteuerung in automatisierten Linien über I/O Port an eine SPS angeschlossen werden. Verschiedenste Dosierprogramme mit Teileverwaltung sind speicherbar.

Datenblatt Plug’n’Dose AM

Zubehör

Pos Artikel Nr. Benennung Bild
1 20143 Stativ eco-PEN / eco-DUO kpl. Stativ eco-PEN kpl.
2 20145 Halterung für Dispenser eco-PEN450 Halterung für Dispenser eco-PEN450
3 20147 Halterung für Dispenser eco-PEN600 Halterung für Dispenser eco-PEN600
4 20301 Drucküberwachungssensor extern für eco-CONTROL EC200-B Drucküberwachungssensor extern für eco-CONTROL EC200-B
5 20165 Fußschalter kpl. Fußschalter
6 20168 Sensor/Leermeldung kpl. kapazitiv für Kartuschen und Tank Sensor/Leermeldung kpl. kapazitiv für Kartuschen und Tank
7 20313 Kabelverlängerung (Linetreiber) „Extender“ 5m kpl.
nur mit EC200 verwendbar
Kabelverlängerung (Linetreiber) "Extender" 5m kpl.
8 20314 Kabelverlängerung (Linetreiber) „Extender“ 10m kpl.
nur mit EC200 verwendbar
Kabelverlängerung (Linetreiber) "Extender" 10m kpl.
9 20159 Netzteil eco-CONTROL EC 200-K für Tischgehäuse (Kunststoff) Rund Stecker 2pol. Metall Netzteil eco-CONTROL EC 200-K für Tischgehäuse (Kunststoff) Rund Stecker 2pol. Metall
10 20163 Netzteil eco-CONTROL EC 200-B für Einbaugehäuse Rechteck Stecker 2pol. Kunststoff Netzteil eco-CONTROL EC 200-B für Einbaugehäuse Rechteck Stecker 2pol. Kunststoff
11 20333 SD Karte mit Serien Nr. Freischaltung Motor 2 der Dispenser ecoPEN450 für ecoCONTROL EC200-K (B) SD Karte mit Serien Nr. Freischaltung Motor 2 der Dispenser ecoPEN450 für ecoCONTROL EC200-K (B)
12 20335 SD Karte mit Serien Nr. und stärkeres Netzteil (5,4A) Freischaltung Motor 2 der Dispenser ecoPEN600 für ecoCONTROL EC200-K (B) SD Karte mit Serien Nr. und stärkeres Netzteil (5,4A) Freischaltung Motor 2 der Dispenser ecoPEN600 für ecoCONTROL EC200-K (B)
13 20326 ecoREMOTE-232 Schnittstelle RS 232 für ext. Programmanwahl ecoREMOTE-232 Schnittstelle RS 232 für ext. Programmanwahl
14 21628 Dispenserhalter U-Schiene eco-PEN300/450 Achstisch Dispenserhalter U-Schiene eco-PEN300/450 Achstisch
15 21637 Dispenserhalter U-Schiene eco-PEN600/700 Achstisch Dispenserhalter U-Schiene eco-PEN600/700 Achstisch
16 21639 U-Schiene universal für Achstisch schwarz U-Schiene universal für Achstisch schwarz
Pos Artikel Nr. Benennung Bild
1 131445 Gerade Einschraubverschraubung G 1/8″ für Schlauch 6×1 Aluminium eloxiert (für eco-PEN300/450) Gerade Einschraubverschraubung G 1/8" für Schlauch 6x1 Aluminium eloxiert (für eco-PEN300/450)
2 131446 Gerade Einschraubverschraubung G 1/8″ für Schlauch 8×1 Aluminium eloxiert (für eco-PEN300/450) Gerade Einschraubverschraubung G 1/8" für Schlauch 8x1 Aluminium eloxiert (für eco-PEN300/450)
3 131449 Gerade Einschraubverschraubung G 1/8″ für Schlauch 6×1 PA (für eco-PEN300/450) Gerade Einschraubverschraubung G 1/8" für Schlauch 6x1 PA (für eco-PEN300/450)
4 131450 Gerade Einschraubverschraubung G 1/8″ für Schlauch 8×1 PA (für eco-PEN300/450) Gerade Einschraubverschraubung G 1/8" für Schlauch 8x1 PA (für eco-PEN300/450)
5 131447 Gerade Einschraubverschraubung G 1/4″ für Schlauch 6×1 Aluminium eloxiert (für eco-PEN600/700) Gerade Einschraubverschraubung G 1/4" für Schlauch 6x1 Aluminium eloxiert (für eco-PEN600/700)
6 131448 Gerade Einschraubverschraubung G 1/4″ für Schlauch 8×1 Aluminium eloxiert (für eco-PEN600/700) Gerade Einschraubverschraubung G 1/4" für Schlauch 8x1 Aluminium eloxiert (für eco-PEN600/700)
7 131451 Gerade Einschraubverschraubung G 1/4″ für Schlauch 6×1 PA (für eco-PEN600/700) Gerade Einschraubverschraubung G 1/4" für Schlauch 6x1 PA (für eco-PEN600/700)
8 131452 Gerade Einschraubverschraubung G 1/4″ für Schlauch 8×1 PA (für eco-PEN600/700) Gerade Einschraubverschraubung G 1/4" für Schlauch 8x1 PA (für eco-PEN600/700)
9 20681 Schnellverschraubung Luer-Lock kpl. mit Überwurfmutter für Schlauch 6 mm (für eco-PEN/eco-DUO) Schnellverschraubung Luer-Lock kpl. mit Überwurfmutter für Schlauch 6 mm (für eco-PEN/eco-DUO)

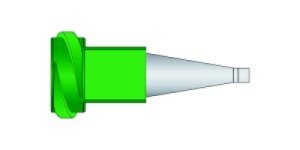

Super Präzisionsnadeln

Super Präzisionsnadeln – Standard Größe

Artikel Nr. Gauge Farbe ID (inch) ID (mm) AD (inch) AD (mm)
20604 18 Weiß 0.041 1.041 0.049 1.254
20605 19 Gelbbraun 0.034 0.864 0.042 1.067
20606 20 Grün 0.027 0.686 0.035 0.889
20607 21 Hellblau 0.024 0.609 0.032 0.813
20608 23 Lila 0.022 0.564 0.025 0.635
20609 25 Rosa 0.017 0.437 0.020 0.508
20610 27 Rot 0.013 0.335 0.016 0.406
20611 30 Schwarz 0.009 0.233 0.012 0.305

Super Präzisionsnadeln

Super Präzisionsnadeln – Standard Größe

Artikel Nr. Ausgang Farbe ID (inch) ID (mm) AD (inch) AD (mm)
20650 150µm Blau 0.006 0.16 0.010 0.24
20651 100µm Orange 0.004 0.11 0.008 0.20
20652 50µm Gelb 0.002 0.06 0.006 0.16

Ist der eco-PEN die richtige Lösung für Sie?

Gemeinsam finden wir es heraus:

Zum Kontaktformular
